A víz kalapács egy gyakori és potenciálisan káros jelenség a folyadékrendszerekben, amelyek jelentős károkat okozhatnak a csővezetékek, szelepek és más berendezések számára. A kettős lemez -ellenőrző szelepek megbízható szállítójaként megértjük azt a kritikus szerepet, amelyet a szelep kialakítása játszik a víz kalapáccsal. Ebben a blogbejegyzésben megvizsgáljuk, hogy a kettős lemez -ellenőrző szelep kialakítása miként segít enyhíteni a víz kalapáccsal.
A víz kalapács megértése
Mielőtt belemerülne a kettős lemez -ellenőrző szelepek tervezési jellemzőibe, elengedhetetlen megérteni, hogy mi a víz kalapács. A víz kalapács akkor fordul elő, amikor a folyadék áramlását egy csővezetékben hirtelen leállítják vagy megváltoztatják. A folyékony lendület hirtelen változása olyan nyomáshullámot hoz létre, amely nagy sebességgel halad át a csővezetéken. A nyomáshullám problémákat okozhat, beleértve a cső rezgéseit, a zaját és a csővezeték és a csatlakoztatott berendezések szerkezeti károsodását is.
A víz kalapáccsal a leggyakoribb okok a szelepek hirtelen bezárása, a szivattyúk kezdete vagy leállítása, valamint a folyadék áramlási sebességének változása. Például, amikor egy szivattyú hirtelen kikapcsol, a csővezetékben lévő folyadék tehetetlensége miatt továbbra is mozog. Amikor a folyadék eléri a zárt szelepet, ütközik a szeleppel, és magas nyomású ütéshullámot eredményez.
A kettős lemez -ellenőrző szelepek kulcsfontosságú tervezési jellemzői
Gyors záró mechanizmus
Az egyik elsődleges módszer, amellyel a kettős lemez -ellenőrző szelepek megakadályozzák a víz kalapácsát, a gyors záró mechanizmusukon keresztül. Egy kettős lemez -ellenőrző szelep két félig, kör alakú lemezből áll, amelyek a szeleptest közepén vannak csuklva. Amikor a folyadék elülső irányban áramlik, a lemezeket a folyadéknyomás nyitja meg, lehetővé téve a folyadék átjutását a szelepen. Amikor a folyadék áramlása leáll vagy megfordul, a lemezek gyorsan bezáródnak a gravitáció, a folyadék visszaáramlása és néha egy rugó segítségével.
A lemezek gyors bezárása segít minimalizálni azt az időt, amellyel a folyadék visszaáramolhat, csökkentve a lendületváltozást, és ezáltal megakadályozva egy nagy méretű nyomáshullám képződését. Más típusú ellenőrző szelepekhez képest, például a lengőkendező szelepekhez, amelyek lassabb zárási idővel rendelkeznek, a kettős lemez -ellenőrző szelepek hatékonyabbak a víz kalapácsának megakadályozásában.
Alacsony ellenállású tervezés
A kettős lemez -ellenőrző szelepeket alacsony ellenállású áramlási útval tervezték meg. A szeleptest és a lemezek korszerűsített alakja csökkenti a szelepen átmenő nyomáscsökkenést, amikor a folyadék előrehalad. Ez az alacsony ellenállás -kialakítás biztosítja, hogy a szelep normál működési körülmények között könnyen kinyíljon, lehetővé téve a folyadék simán áramlását a csővezetéken.
Amikor a folyadék áramlását hirtelen megszakítják, az alacsony ellenállás kialakítása elősegíti a stabilabb nyomáseloszlás fenntartását a csővezetékben. A stabil nyomáseloszlás csökkenti a nagy méretű nyomás sokkának valószínűségét, amely a víz kalapácsának kiváltó oka.
Rugalmas tömítés
A kettős lemez -ellenőrző szelep tömítési teljesítménye elengedhetetlen a víz kalapáccsal. A szelep lemezeit úgy tervezték, hogy szoros tömítést biztosítsanak, amikor bezárják. A szelepben használt rugalmas tömítőanyagok biztosítják, hogy a tömítés hatékony legyen még alacsony nyomás körülmények között.
A szoros tömítés megakadályozza a folyadék visszaáramlását, ami elengedhetetlen a víz kalapáccsal. Ha a folyadék jelentős visszaáramlása van, akkor nagy méretű nyomásváltozást okozhat a csővezetékben, ami víz kalapácshoz vezet. A rugalmas tömítés elősegíti a nyomáshullámból származó energia egy részét is, tovább csökkentve a víz kalapáccsal.
Alkalmazások és előnyök különböző rendszerekben
Vízellátó rendszerek
A vízellátó rendszerekben a víz kalapács károsodást okozhat a csövek, ízületek és szerelvények számára, ami szivárgáshoz és megnövekedett karbantartási költségekhez vezethet. A kettős lemez -ellenőrző szelepeket széles körben használják a vízellátó rendszerekben, hogy megakadályozzák a víz kalapáccsal. Például egy önkormányzati vízelosztó hálózatban kettős lemez -ellenőrző szelepeket lehet felszerelni a szivattyúk kimenetére és a csővezeték kulcsfontosságú csomópontjaira. Gyors bezárásuk és alacsony ellenállásuk elősegíti a vízellátó rendszer biztonságos és stabil működését, megvédve az infrastruktúrát a víz kalapács által okozott károktól.
Ipari folyadékrendszerek
Az ipari folyadékrendszerek, például a vegyi növényekben, a finomítókban és az erőművekben, gyakran a nagy nyomást és a magas áramlási folyadékot kezelik. Ezekben a rendszerekben a víz kalapáccsal még súlyosabb következményekkel járhat, ideértve a berendezés meghibásodását, a termelési leállást és a biztonsági veszélyeket. A kettős lemez -ellenőrző szelepek ideális választás ezekhez az ipari alkalmazásokhoz. Használhatók különféle folyadékokat hordozó csővezetékekben, például vegyi anyagokat, olajat és gőzt.
A kettős lemez -ellenőrző szelepek képessége megakadályozza a csővezeték -rendszer integritását, csökkenti a szivárgások és kiömlések kockázatát, és biztosítja az ipari folyamatok folyamatos működését.
A kettős lemez -ellenőrző szelepek típusai
Különböző típusú kettős lemez -ellenőrző szelepek állnak rendelkezésre a piacon, mindegyik saját egyedi tulajdonságaival és alkalmazásaival.

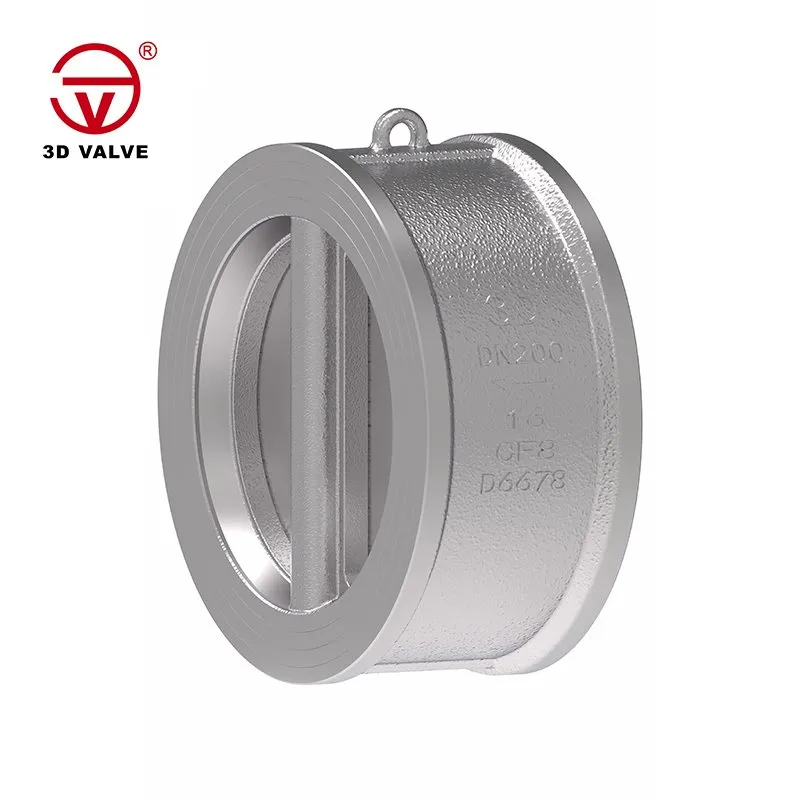

Rozsdamentes acél kettős lemez -ellenőrző szelep
A rozsdamentes acél kettős lemez -ellenőrző szelepek nagy minőségű rozsdamentes acélból készültek, amelyek kiváló korrózióállóságot kínálnak. Ezek alkalmasak azoknak az alkalmazásoknak, ahol a folyadék korrozív, például kémiai feldolgozó üzemekben és tengervíz -sótalanító rendszerekben. A korrózió - a rozsdamentes acél rezisztens tulajdonsága biztosítja a szelep hosszú távú megbízhatóságát, és gyors záró mechanizmusa továbbra is hatékonyan megakadályozza a víz kalapácsát ezekben a kemény környezetben.
Ostya típusú kettős lemez -ellenőrző szelep
Az ostya típusú kettős lemez -ellenőrző szelepeket úgy tervezték, hogy a csővezetékbe két karima közé kerüljenek. Kompakt méretűek és könnyen telepíthetők, így sok alkalmazásban népszerű választás. Az ostya -típusú kialakítás lehetővé teszi a hely hatékonyabb felhasználását a csővezeték -rendszerben. A többi kettős lemez -ellenőrző szelephez hasonlóan az ostya is - A kétlemez -ellenőrző szelepek típusa gyorsan közel állhat, hogy megakadályozzák a víz kalapáccsal, miközben alacsony ellenállású áramlási utat biztosítanak.
Következtetés
Összegezve, a kettős lemez -ellenőrző szelepek kialakítása hatékony megoldást biztosít a víz kalapáccsal a folyadékrendszerekben. Gyors záró mechanizmusuk, alacsony ellenállás kialakítása és rugalmas tömítése hozzájárul a víz kalapácshoz kapcsolódó kockázatok csökkentéséhez. Akár a vízellátó, akár az ipari folyadékrendszerekben a kettős lemez -ellenőrző szelepek létfontosságú szerepet játszanak a csővezeték -infrastruktúra védelmében, valamint a rendszerek biztonságos és stabil működésének biztosításában.
Ha a folyadékrendszerben a víz kalapáccsal felmerül, vagy megbízható ellenőrző szelep megoldást keres, akkor kérjük, hogy vegye fel velünk a kapcsolatot további információkért. Szakértői csoportunk részletes termékinformációkat, műszaki támogatást nyújthat Önnek, és segíthet kiválasztani a legmegfelelőbb kettős lemez -ellenőrző szelepet az Ön alkalmazásához. Elkötelezettek vagyunk azért, hogy magas színvonalú termékeket és kiváló szolgáltatást nyújtsunk az Ön igényeinek kielégítéséhez.
Referenciák
- Karassik, IJ, Messina, RS, Cooper, PT és Heald, CC (2008). Szivattyú kézikönyv. McGraw - Hill.
- Miller, DS (1990). Belső áramlási rendszerek. BHRA folyadékmérnöki.
- Crane Co. (1988). A folyadékok áramlása a szelepeken, a szerelvényeken és a csőn. 410. sz. Műszaki cikk.
